Fuente de eventos Sur-Gard: configuración

La fuente permite recibir eventos de las estaciones centrales o los programas en el protocolo estándar Sur-Gard.

Creación de una fuente de eventos

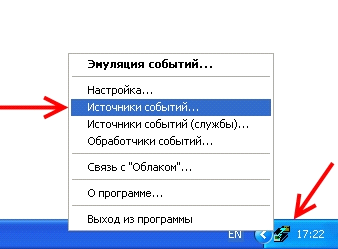

Pulsar con el botón derecho sobre el Administrador de eventos en el área de notificaciones y seleccionar Fuentes de eventos:

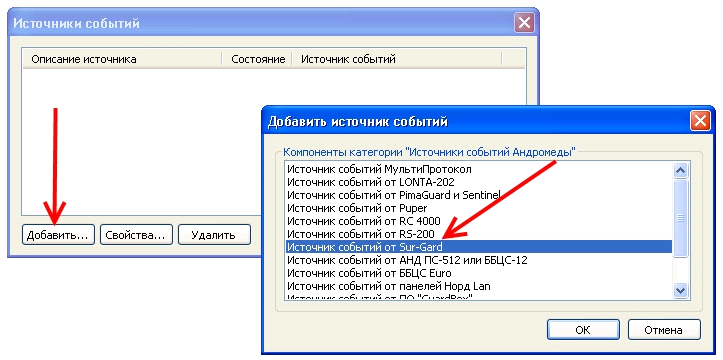

En la ventana que se abra pulsar Añadir y seleccionar la Fuente de eventos Sur-Gard:

Configuración de la fuente

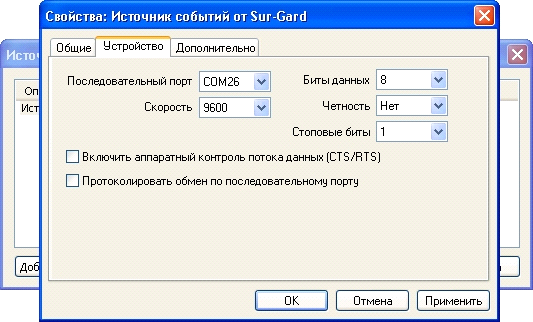

Con un doble click o pulsando sobre el botón Propiedades en la fuente creada abrir la configuración. Ir a la pestaña Dispositivo:

Número del puerto serie. Asigne un número para el puerto СОМ a través del cual se recibirán los eventos:

Al conectar la estación central o el programa desde otra computadora, simplemente especificamos el puerto СОМ al que hemos conectado. Los números de los puertos СОМ físicos se pueden consultar en el Administrador de dispositivos
Si el Security Center y el programa de transmisión están instalados en una computadora, hay que unir dos puertos COM. Normalmente para esto usan una unión virtual COM-COM.
Si la estación central de transmisión o el programa puede transmitir los eventos sólo al puerto TCP de red, previamente hay que iniciar la conversión TCP-COM

Velocidad, bits de datos, paridad, bits de parada. Los datos de la configuración deben estar acordados (ser iguales) en la transmisión y en la recepción. Es decir, especificamos los mismos valores con los cuales transmite la estación central o el programa. Preste atención a la paridad: si en la transmisión fue asignado No, aquí también asignamos No. De forma similar para Impar - Impar. Al realizar la conversión TCP-COM se pueden dejar los valores estándar.

Control hardware del flujo de datos (CTS/RTS). Lo más frecuente es que no se use, pero si está activado en la transmisión, también debe activarse en la configuración.

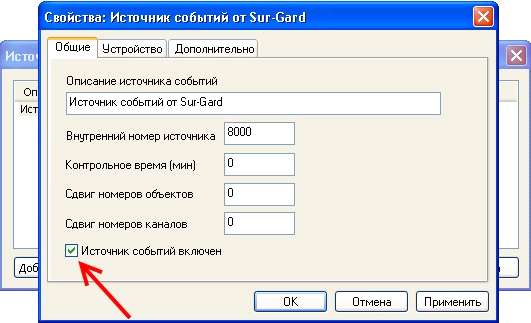

Después de introducir la configuración pasar a la pestaña Generales, marque la casilla Fuente de eventos activada y pulse Ok para aplicar la configuración:

Dónde ver los eventos

Si las tarjetas de los eventos no fueron creadas - los eventos se pueden ver en el módulo Eventos desde recintos no descritos. Se recomienda crear tarjetas de recintos para los números transmitidos o hacer una importación de la base de datos

Si para los números transmitidos de los recintos fueron creadas tarjetas de recintos, los eventos se verán en el módulo Operador de guardia.

Adicional

Después de comprobar el paso de los eventos se recomienda en la configuración de la fuente asignar un Número interno único de la fuente y un tiempo de control (en la pestaña Generales). Más detalles en el artículo Control de funcionamiento del sistema pag.2
Si no se consiguió iniciar el traspaso de eventos, marque en la configuración Protocolizar el cambio por el último puerto y genere varios eventos. A continuación recoja el historial con la utilidad y haga capturas de pantalla de las configuraciones de la fuente de eventos. Envíe el historial y las capturas de pantalla al soporte técnico
A los eventos recibidos se les puede cambiar el tipo y el número de canales. El tipo de canal se puede asignar en la pestaña Adicional y los números desplazarlos al correspondiente valor en la pestaña Generales
Si los números de los recintos se cruzan con los números existentes en la base, en la pestaña Generales se puede especificar el Desplazamiento de números de recintos. Se recomienda usar desplazamientos múltiplos de 1000
La fuente permite recibir el protocolo Sur-Gard MLR2-DG. Se soportan números de recintos de cuatro dígitos y de seis dígitos
En el software "Security Center" de la versión 5.Х de forma gratuita se puede crear una Fuente de eventos Sur-Gard de 1000 recintos (no es el diapasón, sino la cantidad de números). La adición de la fuente o la cantidad de recintos hay que acordarla con su administrador
La descripción detallada de todas las configuraciones y los módulos del software "Security Center" está disponible en el Manual de explotación
