EW-12

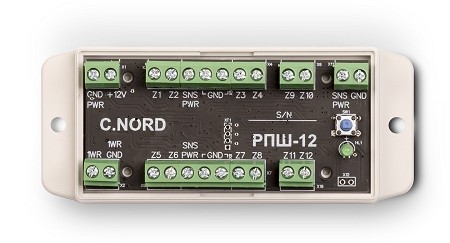

«EW-12» – expansor de zonas por cable para los paneles de control «Nord GSM» y «Nord GSM Mini».
¿Qué hace falta para trabajar con «EW-12»?
¿Cómo conectar?
¿Qué muestra la indicación?
¿Cómo asegurarse que el expansor está conectado correctamente?
¿Cuántas zonas añadirá el «EW-12»?
¿Qué números tendrán las zonas conectadas a través del «EW-12»?
¿Puede cambiarse la configuración de las zonas de forma remota?
¿Cómo se llamarán los colectores abiertos?
Trabajo con otros expansores
¿Qué hace falta para trabajar con «EW-12»?
- Panel de control: «Nord GSM» de cualquier versión hardware o «Nord GSM Mini».
- Firmware del equipo de una versión no inferior a 16.11.
- Configurador Hubble.
- En la configuración del equipo en la pestaña «Varios» activar el modo de solicitud continua de la interfaz 1-Wire.
¿Cómo conectar?

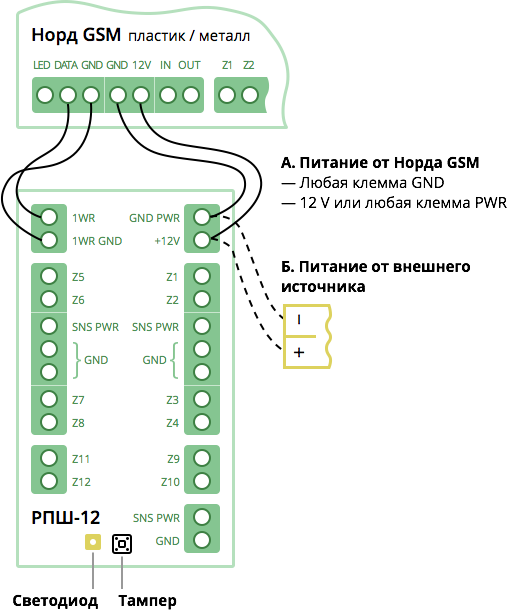

«Nord GSM»
Al equipo «Nord GSM» el expansor se conecta al grupo de bornes «Lector», que se sitúa por la parte izquierda de la línea de bornes del equipo: el borne «1WR» del expansor se conecta al borne «DATA» del equipo y el borne «1WR GND» del expansor – al borne «GND» del equipo.

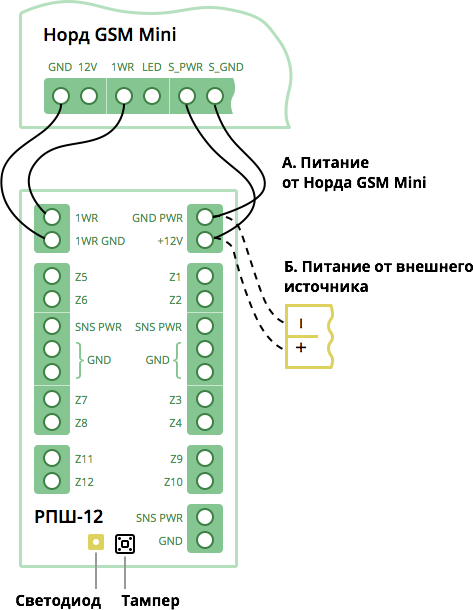

«Nord GSM Mini»
Al equipo «Nord GSM Mini» se conecta a los bornes «GND» y «1WR»: el borne «1WR» del expansor se conecta al borne «1WR» del equipo, y el borne «1WR GND» del expansor – al borne «GND» del equipo.
Alimentación del expansor
Los bornes del expansor marcados como «GND PWR» y «+12V» sirven para la conexión de la alimentación del expansor.
La alimentación se puede suministrar de varias formas:
- Del equipo mismo, pero hay que tener en cuenta que la carga máxima es 200 mA.
- De la fuente de alimentación ininterrumpida.
Conexión de las zonas
Los bornes «Z1» – «Z12» sirven para la conexión del cable de señal de las zonas.
Los bornes «GND» – para la conexión del cable de alimentación "negativo" de las zonas y el segundo cable de señal de las zonas.
Los bornes «SNS PWR» sirven para la conexión del cable de alimentación "positivo" de las zonas.
En cada una de las zonas se pueden conectar hasta dos resistencias. Los nominales de las resistencias y los esquemas de conexión de las zonas se encuentran en este artículo.
Cada uno de los bornes «Z1» – «Z12» puede ser una zona o un colector abierto, esto se especifica durante la configuración del panel de control:
- Si en el configurador la zona está desactivada, puede usarse como un colector abierto.
- Si en el configurador la zona está activada, no puede usarse como un colector.
¿Qué muestra la indicación?
El expansor dispone de un LED en calidad de indicador. La indicación sólo funciona si está abierto el tamper del expansor:
- El LED está encendido cuando hay alimentación, pero no hay conexión al panel de control.
- El LED parpadea cuando hay conexión al panel de control.
¿Cómo asegurarse que el expansor está conectado correctamente?
Si el expansor está conectado correctamente, el LED del expansor debe parpadear, las zonas aparecerán en el configurador de forma automática en la pestaña «Zonas».
¿Cuántas zonas añadirá el «EW-12»?
Mediante el expansor la cantidad de zonas se puede aumentar hasta 16:
- Al conectar al equipo «Nord GSM» – 8 zonas adicionales.
- Al conectar al equipo «Nord GSM Mini» – 12 zonas adicionales.
¿Qué números tendrán las zonas conectadas a través del «EW-12»?
- Para del equipo «Nord GSM» las zonas del expansor corresponden a los números 9-16:
- el borne «Z1» en el expansor corresponde a la zona №9, el borne «Z2» – a la zona №10, (...), el borne «ZN» corresponde a la zona (N+8).
- Para del equipo «Nord GSM Mini» las zonas del expansor corresponden a los números 5-16:
- Es decir, el borne «Z1» – a la zona №5, el borne «Z2» – a la zona №6, el borne «ZN» corresponde a la zona (N+4).
¿Puede cambiarse la configuración de las zonas de forma remota?
Sí, la configuración de las zonas del expansor se puede cambiar a través del Panel del técnico. Sin embargo, la configuración inicial del expansor hay que realizarla a través de USB.

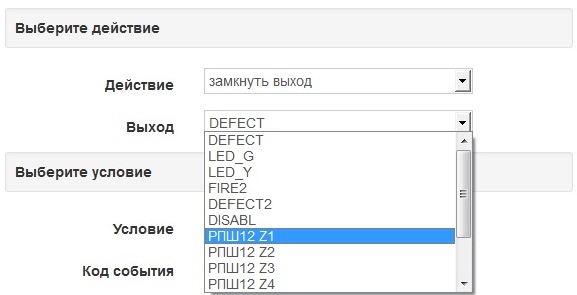

¿Cómo se llamarán los colectores abiertos?
Los números de los colectores abiertos corresponden al marcaje del borne en la placa del expansor.
Trabajo con otros expansores
El «EW-12» se puede conectar conjuntamente con el «EF-2», con ello el esquema de conexión del «EF-2» al equipo «Nord GSM» no cambia.
El «EF-2» no se puede conectar a los bornes del «EW-12». En los bornes del «EW-12» sólo se pueden conectar sensores de incendio de cuatro cables.
El «EW-12» no se puede conectar conjuntamente con el «EW-8».
