Control de conexión por canales IP para nuevos equipos GSM
El artículo es correcto para los nuevos equipos GSM: Soyuz GSM (BOX, OEM), ТР-100 GSM III, Serzhant GSM, Nord GSM
Cómo funciona
Al funcionar a través de canales GPRS o Ethernet en el protocolo CML a la Fuente de eventos CML los equipos transmiten pings. Los pings hacen falta para que el equipo siempre esté en contacto y la sesión no se cierre. Los pings no se transmiten al Administrador de eventos, se quedan en la fuente de eventos (no se pueden ver cómo eventos).
Si del recinto dejan de llegar eventos o pings, la Fuente de eventos CML crea un evento de pérdida de conexión con el equipo, de forma predeterminada este evento no es de alarma:
El intervalo de los pings se puede establecer en la fuente de eventos CML (90 segundos de forma predeterminada). Del intervalo también depende dentro de qué tiempo se generará el evento "Conexión perdida" (dentro de 2.2 intervalos de ping). Si de forma predeterminada el intervalo es de 90 segundos, el evento ZZWF aparecerá dentro de 3 minutos 18 segundos del último ping o evento recibido.
Cuando el equipo se conecta de nuevo, la fuente de eventos crea el evento "Conexión restablecida" :
Cómo controlar las desconexiones a largo plazo
Por los eventos de conexión y desconexión del equipo se pueden controlar las pérdidas de conexión a largo plazo. Para ello se puede emplear el procesador «Control de cadena de eventos»: si el evento de restablecimiento de la conexión no fue recibido en el transcurso del tiempo especificado, el procesador creará un evento de alarma del sistema.
En los procesadores de eventos hay que crear y activar el grupo "Control de cadena de eventos". En el procesador mismo en la pestaña "Generales" hay que marcar la casilla "Procesador activado", en la pestaña "Recintos" hay que añadir los números de recintos o el diapasón de números correspondiente. En la "Cadena de clases":
- añadir la primera clase del evento "Conexión perdida"
- la segunda clase del evento "Conexión establecida"
- especificar el intervalo en el transcurso del cual debe llegar el evento de restablecimiento de la conexión (si el restablecimiento no llega durante este tiempo, se generará un código del sistema)
- especificar el código del sistema, por ejemplo, se puede especificar "ZZXA" - es una Alarma de conexión (el código está descrito en todas las plantillas)
En la pestaña "Canales" marcar la casilla del canal "Sistema".
Si la configuración se hace como en la captura de pantalla de arriba, el algoritmo de funcionamiento del procesador después de que llegue el evento de pérdida de conexión será el siguiente:
- si el evento "Conexión establecida" llega en el transcurso de 5 minutos, no se producirá una alarma

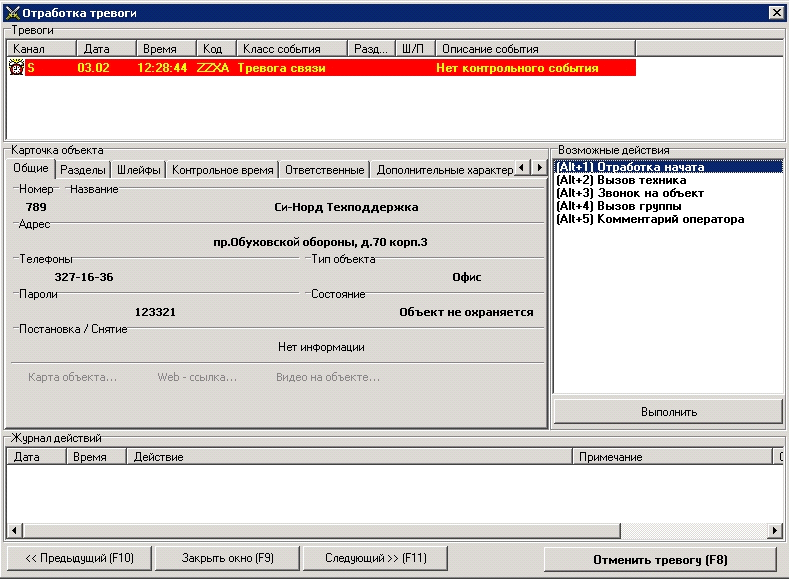

- si el restablecimiento de la conexión no llega en el transcurso de 5 minutos, el sistema creará un evento "ZZXA"(es de alarma por defecto), aparecerá la ventana de procesamiento de alarma:

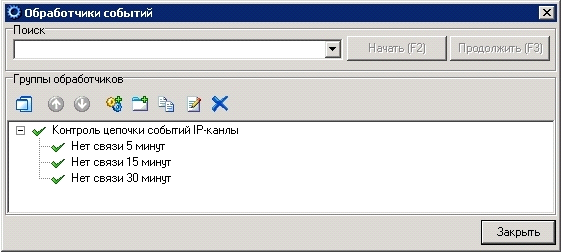

Se pueden crear varios procesadores como estos en diferentes intervalos y dependiendo de la importancia (tipo) del recinto, añadir el número del recinto en el que haga falta:
Adicional:
- la descripción detallada de la configuración de los procesadores está en el Manual de explotación (pag. 40, 44)
- el código y la clase de evento se puede crear de una forma personalizada, con los atributos, acciones y cancelaciones que hagan falta
