Cómo unir varios «Security Center»
Al trabajar, las empresas de seguridad privadas frecuentemente necesitan traspasar las tarjetas de los recintos, los eventos, las acciones y las cancelaciones de alarmas a otra empresa de seguridad privada. Si en ambas consolas está instalado el software «Security Center», esto se puede hacer mediante el procesador «Red Pandora», pero hay que tener en cuenta que las versiones en los softwares que se unan deben ser iguales.
¿Cómo crear un grupo de procesadores de la «Red Pandora»?

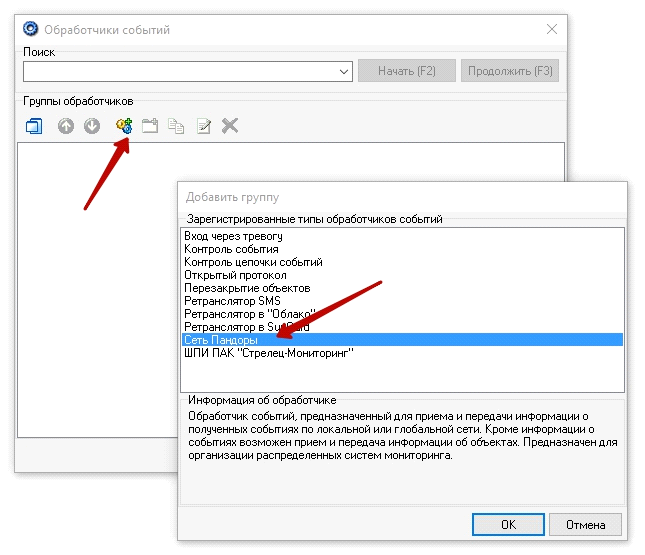

Primero hay que configurar un grupo de procesadores en cada consola, después los procesadores mismos. Para crear el grupo entre en el menú «Administrador de eventos», pulse en «crear grupo», como se muestra en la captura de pantalla.
Para cada unión del «Security Center» es imprescindible crear un grupo «Red Pandora» aparte en el «Servidor». Configurarlos para diferentes puertos y especificar diferentes desplazamientos de números de los recintos.
Pestaña «Generales»

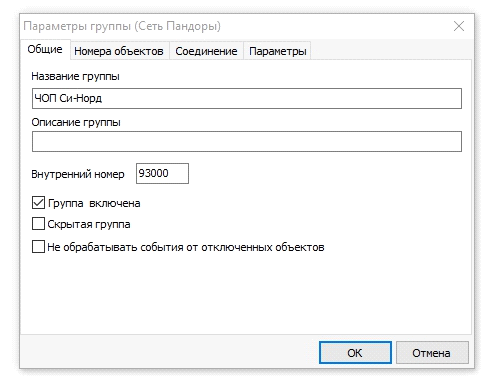

En la pestaña «Generales» active el grupo. En el nombre del procesador de eventos se recomienda incluir la información clave que lo caracteriza y permite diferenciar un procesador de otro.
Pestaña «Números de Recintos»

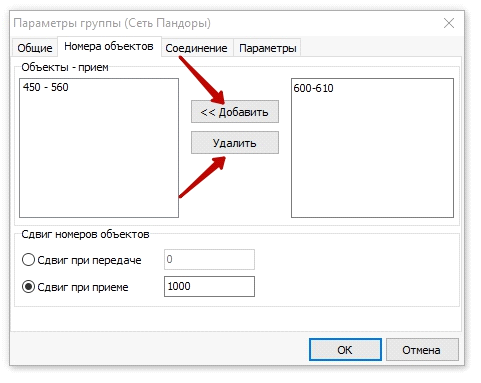

En la pestaña «Números de Recintos» especifique los números de los recintos, cuya información se recibirá por el procesador. Aquí se puede añadir un número o intervalo de números, por ejemplo: «100, 102, 104, 106-120, 200-299».
Para añadir un número o intervalo de números de recintos en la lista de los que se reciben, hay que introducirlo en el campo de introducción en la parte derecha y pulsar el botón «Añadir».
Si desea eliminar el número o el intervalo de números de recintos de la lista de los que se reciben, hay que seleccionar la línea con el valor, en la lista, ubicada en la parte izquierda y pulsar el botón «Eliminar».
En esta pestaña también se especifican los parámetros de desplazamiento de los números. Los desplazamientos de los números se usan si varios «Security Center» tienen números de recintos idénticos. En el parámetro «Desplazamiento al transmitir» o «Desplazamiento al recibir» se asigna el valor que será añadido al número del recinto, antes del envío o la recepción de información del recinto. No se puede especificar un valor negativo del desplazamiento. Nosotros recomendamos especificar un desplazamiento múltiplo de 1000.
Pestaña «Conexión»
En la pestaña «Conexión» se determina de dónde procederán y a dónde irán los datos de los recintos (el servidor o el cliente).
La elección del servidor o el cliente, depende sólo del «Security Center» que iniciará la conexión (cliente), y el que esperará la conexión (servidor). El papel que desempeñará el procesador al organizar la conexión se especifica por el parámetro «Modo de organización de conexión».

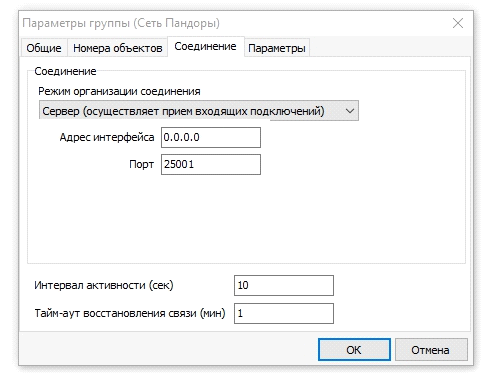

- Si fue elegido el Servidor:
- En la columna «Modo de organización de conexión» seleccione «Servidor», especifique el puerto al que se esperará la conexión.

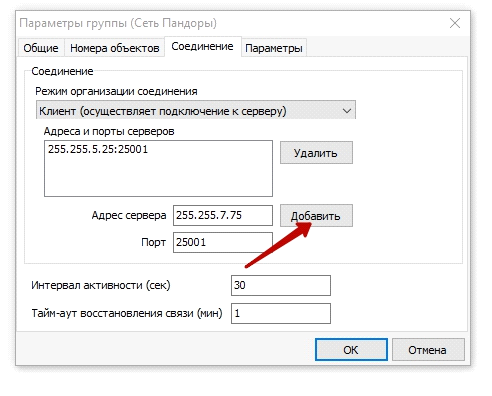

- Si fue elegido el Cliente:
- En la columna «Modo de organización de conexión» seleccione «Cliente», especifique la dirección y el puerto del servidor al que se realizará la conexión y pulse el botón «Añadir».
Pestaña «Parámetros»
Si establecemos el valor del parámetro «Ignorar las descripciones recibidas de los eventos» , del evento recibido sólo se tomará el canal y el código.
Si se establece el parámetro «Ignorar las descripciones recibidas de los recintos», todas las descripciones de los recintos y sus cambios en la instancia remota del «Security Center» se ignorarán.
¿Cómo comprobar la conexión?
Asegúrese que por parte del «Servidor» está reenviado el puerto. El puerto se comprueba en el «Cliente» con el comando telnet del símbolo del sistema:
`telnet IP-del servidor puerto`
Ejemplo: telnet 255.255.5.25 25001`, donde 255.255.5.25 -es la IP-del servidor, y 25001 -el puerto
¿Qué es el intervalo de actividad?
El parámetro «Intervalo de actividad» hace falta para controlar la conexión entre el «Cliente» y el «Servidor». Es un intervalo, a través del cual el «Servidor» forma un envío de prueba para el «Cliente».
«Intervalo de actividad» - es el intervalo en el transcurso del cual el «Cliente» espera la prueba del «Servidor», por ello recomendamos ponerlo en el «Cliente» 2-3 veces mayor que en el «Servidor». Por ejemplo, en el «Servidor»- 10, en el «Cliente» - 30 segundos.
¿Qué es el "Timeout para restaurar la conexión»?
Es el valor dentro del cual se duplicará el evento del sistema de prolongada ausencia de conexión a través de la "Red Pandora».

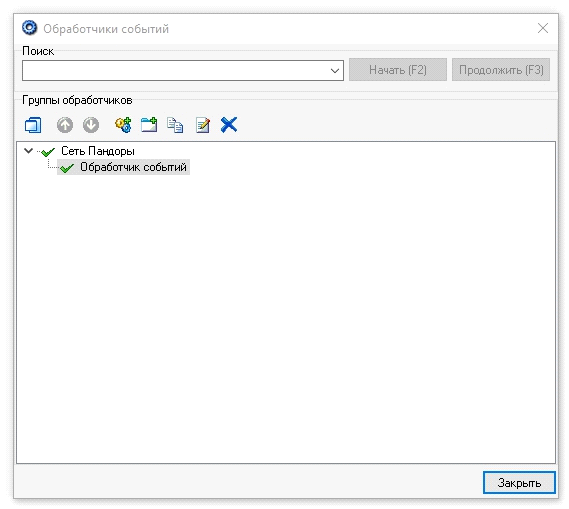

¿Cómo configurar el procesador «Red Pandora»?
La configuración de los parámetros del procesador es idéntica a la configuración del grupo del procesador. A excepción de la pestaña "clases de eventos", donde se puede especificar, qué eventos precisamente serán transmitidos.

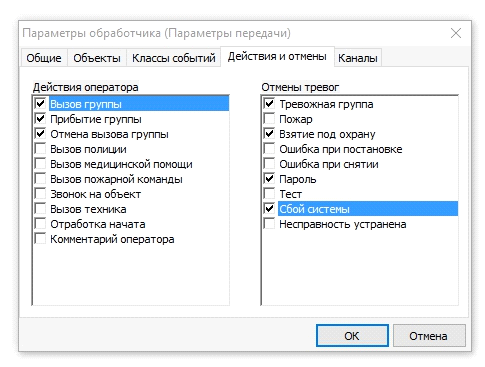

Así como las pestañas "acciones y cancelaciones". Allí se eligen las acciones del operador y las cancelaciones de las alarmas, que a continuación se transmitirán a través de la «Red Pandora».
¿Cuántos procesadores se pueden crear?
En la versión de inicio sólo está disponible un procesador «Red Pandora», si se compra la correspondiente expansión, la cantidad de procesadores no está limitada.
¿Cómo configurar la «Red Pandora», para que si se corta la conexión llegue la notificación en el operador de guardia?
Cuando configure el grupo es imprescindible que especifique el número interno del procesador y cree en la base un recinto con tal número, con la plantilla "Procesador de eventos". Precisamente a través de este número del recinto pasarán los eventos del sistema sobre la «Red Pandora». Cuando se establezca la conexión a través del canal de comunicación, el procesador de eventos «Red Pandora» creará un evento del sistema con el código «ZZYC». Si se pierde la conexión se crea un evento del sistema con el código «ZZYB».
¿Los recintos recibidos a través de la «Red Pandora», se mostrarán en el mapa situacional?
La ubicación de los recintos no se transmite a través del procesador «Red Pandora», para ver los recintos en su mapa situacional, se deben ubicar de forma manual.
Ejemplo:
Vamos a suponer que la empresa de seguridad privada «B» quiere recibir información desde los recintos 102-110 de la empresa de seguridad privada «A».

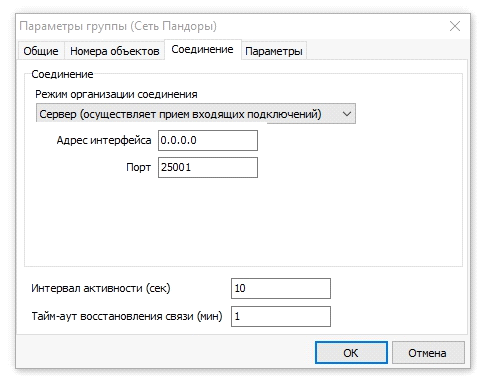

1. En el «Security Center» «B» (servidor) creamos un grupo de procesadores de «Red Pandora» y vamos a la configuración. Especificamos el puerto que escuchará el procesador en el «Security Center» «A». Ponemos un intervalo de actividad de 10 segundos.

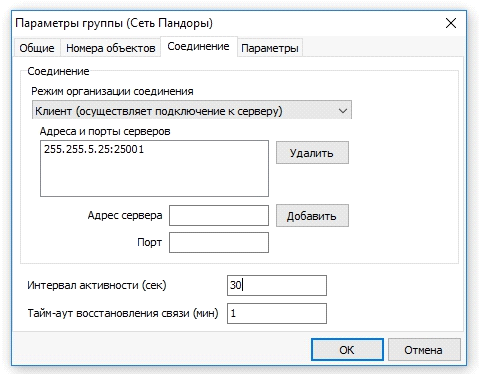

2. En el «Security Center» «A» creamos un grupo de procesadores de «Red Pandora» y configuramos la conexión, especificamos la dirección IP y el puerto del servidor «B». El intervalo de actividad debe ser mayor que en el servidor, ponemos 30 segundos.

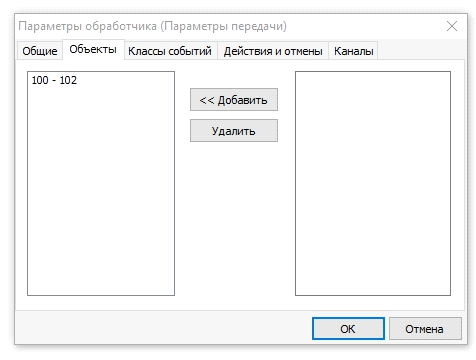

3. En el cliente «А» añadimos el procesador en los parámetros del cual especificamos los números de los recintos para la transmisión 100-102, así como las clases de eventos, las acciones y las cancelaciones.
4. En el servidor «B» en el grupo de procesadores especificamos los números de los recintos para la recepción: 102-110.

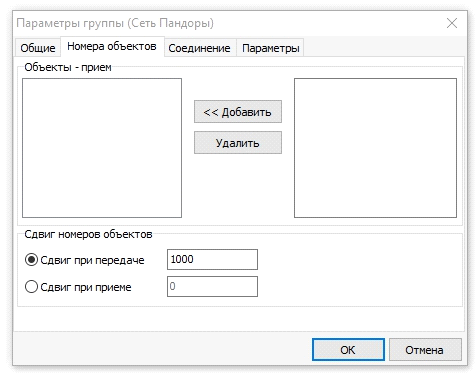

5. En el cliente «A» en el grupo de procesadores ponemos un desplazamiento al transmitir de 1000 (o cualquier otro número múltiplo de 1000). O en el servidor «B» en el grupo de procesadores poner un desplazamiento de recepción de 1000 (o cualquier otro número múltiplo de 1000).
Ahora del «Security Center» «A» al «Security Center» «B» se realiza la transmisión de eventos por los recintos 102-110.
Si en el servidor «B» añadimos el procesador y en los parámetros especificamos los números de los recintos 102-110. Y en el cliente «А» en el grupo de procesadores especificamos los números de los mismos recintos para la recepción. Los eventos irán en orden inverso, desde el «Security Center» «B» al «Security Center» «A».
Adicional:
- La descripción detallada se encuentra en el manual de explotación del "Security Center".
