Avisador óptico (12 V)
El artículo es actual para los equipos «Nord GSM» de la versión hardware 5.х con un firmware inferior a 17.х.
Para que el usuario visualmente pueda controlar el estado de la alarma de seguridad en el recinto, al «Nord GSM» se puede conectar un avisador óptico con una tensión de alimentación de 12 V.
Conexión
El avisador se puede conectar al borne «FIRE» o «SMOKE». ¡Preste atención a la diferente polaridad de los bornes!

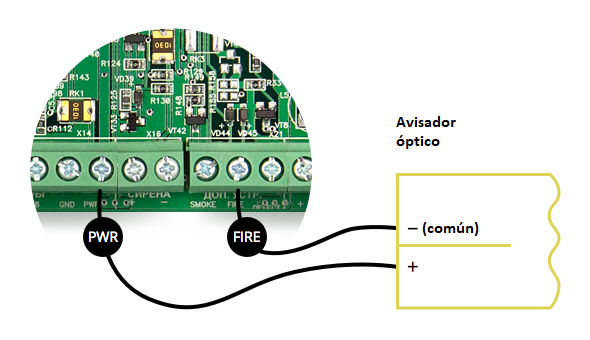

Al conectar a «FIRE»:
El cable positivo del avisador puede ser conectado a cualquier salida positiva del panel de control, por ejemplo, a la salida para la alimentación del teclado o las zonas.
El cable común del avisador debe ser conectado al borne «FIRE» de la bornera «Dispositivos adicionales».

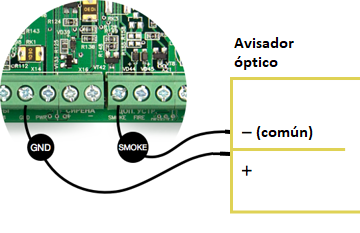

Al conectar a «SMOKE»:
El cable positivo del avisador debe ser conectado al borne «SMOKE» de la bornera «Dispositivos adicionales».
El cable común del avisador puede ser conectado a cualquier salida negativa del panel de control, por ejemplo, a la salida para la alimentación del teclado o las zonas.

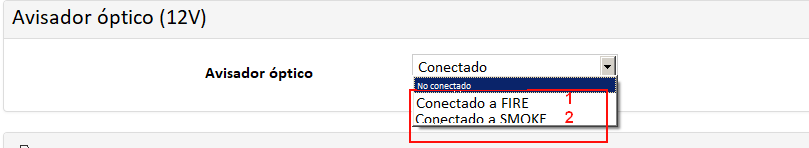

Después de que el avisador sea conectado al equipo, hay que activar su funcionamiento en el configurador. Esto se puede hacer en la pestaña «Varios», seleccionando el borne al que está conectado el cable común del avisador.
Algoritmo de funcionamiento del avisador
- El avisador está activado si todas las particiones del equipo están armadas.
- Si se produjo una alarma, el avisador parpadea hasta que se desarme la partición en la cual se produjo la alarma.
- El avisador está desactivado si no se cumple ninguna de las anteriores condiciones.
