Automatización: Sirena para Nord Mini y Air

¿Cómo conectar la sirena al equipo?

Nord GSM Mini

El cable "negativo" de la sirena hay que conectarlo a uno de los bornes «Z1» - «Z4». Si al panel Nord GSM está conectado el expansor EW-12, se pueden usar los bornes «Z1» - «Z12» del expansor.

El cable "positivo" se conecta al borne «S_PWR». La alimentación en el borne «S_PWR» se reserva por la batería instalada en el dispositivo, por ello la sirena también puede funcionar en caso de ausencia de la alimentación principal.

Nord GSM Air

La sirena se conecta a los bornes «Z1»-«Z2» y «12V». La alimentación en el borne «12V» no se reserva, por ello la sirena no funcionará en caso de ausencia de la alimentación principal.

Nord GSM Mini
Nord GSM Air

¿Cómo crear una regla con el rol «Sirena»?

  1. Entrar en la pestaña Sistemas Automáticos.
  2. Pulsar el botón «Sirena».

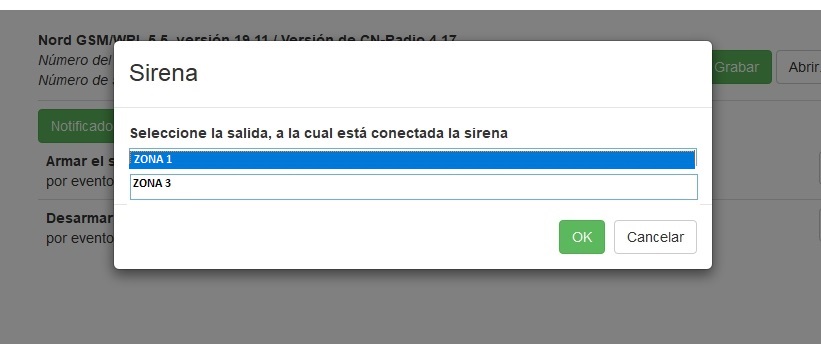

  3. Seleccionar la salida a la cual está conectada la sirena.
  4. Guardar la configuración.

¿Cómo configurar los parámetros de sonido de la sirena?

Para configurar los parámetros de sonido de la sirena hay que ir al bloque «Sirena» de la pestaña Varios. Si el bloque «Sirena» no está disponible, asegúrese que tiene creada una regla para la sirena.

¿Puede conectarse la sirena a los colectores abiertos del equipo «Nord GSM»?

Sí, se puede conectar. El cable "Positivo" del avisador puede conectarse a cualquier salida positiva del panel de control, por ejemplo, a la salida para la alimentación del teclado o las zonas. El cable "Negativo" del avisador debe conectarse a uno de los siete colectores abiertos: FIRE, DEFECT, LED_G, LED_Y, FIRE2, DEFECT2, DISABL. (Para Nord 5.1 FIRE o DEFECT)

La sirena conectada al colector abierto sólo se diferencia de una normal con el hecho de que el equipo no controla el estado de esta línea. Con ello, la conexión de la sirena a la salida con el mismo nombre "Sirena" queda siendo la misma.

Las preguntas frecuentes sobre la sirena se explican en un artículo aparte.
